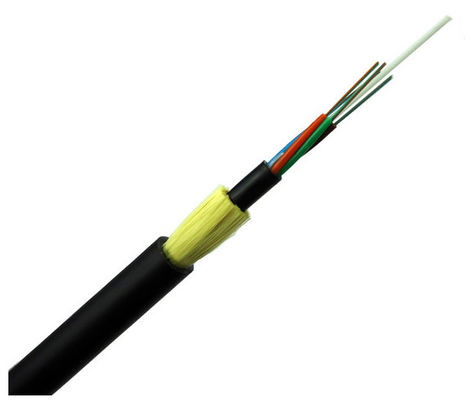

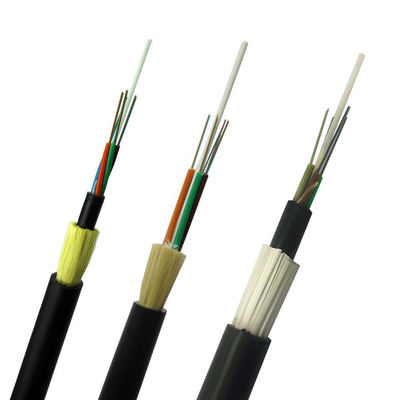

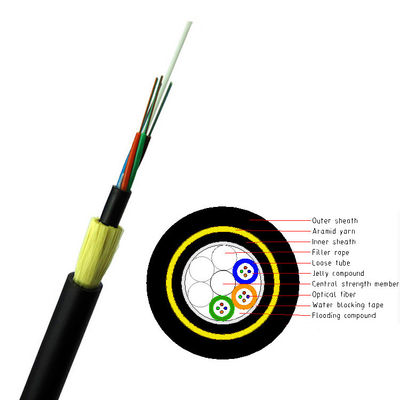

ADSS-de kabel is losse buis vastgelopen structuur. De optische vezel is 250µm, wordt de losse buis gemaakt van hoog modulusplastiek, dat met waterdichte samenstelling wordt gevuld. In het centrum van de kabel is de kern een FRP-sterktelid, zijn de losse buis (en de het vullen kabel) verdraaid rond de centrale versterkingskern om een compacte en ronde kabelkern te vormen, en het hiaat in de kabelkern wordt gevuld met een water blokkerende vuller. Buiten van de kabel is een polyethyleen (PE) binnenschede, dan verdraaide sterkte met grote trekspanning aramid, normaal gebruikshigh-density polyethyleen (HDPE) buitenschede of elektrische volgende (AT) buitenschede.
|
De telling van de kabelvezel
|
|
|
|
/
|
2~30
|
32~60
|
62~72
|
||||||
|
Structuur
|
|
|
|
/
|
1+5
|
1+5
|
1+6
|
||||||
|
Vezelstijl
|
|
|
|
/
|
G.652D
|
|
|
||||||
|
Centraal sterktelid
|
|
|
materiaal
|
mm
|
FRP
|
|
|
||||||
|
|
|
|
(Gemiddelde) diameter
|
|
1.5
|
1.5
|
2.1
|
||||||
|
Losse Buis
|
|
|
Materiaal
|
mm
|
PBT
|
|
|
||||||
|
|
|
|
(Gemiddelde) diameter
|
|
1.8
|
2.1
|
2.1
|
||||||
|
|
|
|
(Gemiddelde) dikte
|
|
0,32
|
0,35
|
0,35
|
||||||
|
|
|
|
Maximum vezel/losse buis
|
|
6
|
12
|
12
|
||||||
|
|
|
|
Buizenkleur
|
|
Volledige kleurenidentificatie
|
|
|
||||||
|
|
|
|
Vezel bovenmatige lengte
|
%
|
0.7~0.8
|
|
|
||||||
|
Waterweerstand
|
|
|
Materiaal
|
/
|
Kabelgelei
|
|
|
||||||
|
Binnensehath
|
|
|
materiaal
|
mm
|
MDPE
|
|
|
||||||
|
|
|
|
Binnenschede
|
|
0.9mm
|
|
|
||||||
|
Niet-metalen versterk componenten
|
|
|
Materiaal
|
/
|
Aramidgaren
|
|
|
||||||
|
Buitenschede
|
|
|
materiaal
|
mm
|
MDPE
|
|
|
||||||
|
|
|
|
Buitenschede
|
|
1.8mm
|
|
|
||||||
|
(Gemiddelde) kabeldiameter
|
|
|
|
mm
|
10.9
|
11.5
|
12.1
|
||||||
|
(Benaderend) kabelgewicht
|
|
|
|
kg/km
|
95
|
110
|
120
|
||||||
|
Kabel Sectioneel gebied
|
|
|
|
mm2
|
93.31
|
103.87
|
114.99
|
||||||
|
(Maximum) verminderingscoëfficiënt
|
1310nm
|
|
|
dB/km
|
0,35
|
|
|
||||||
|
|
1550nm
|
|
|
0,21
|
|
|
|
||||||
|
Geschatte Treksterkte (RTS)
|
|
|
|
kn
|
6
|
|
|
||||||
|
Maximum toegestane spanning (MAT)
|
|
|
|
kn
|
2.5
|
|
|
||||||
|
Jaarlijkse gemiddelde werkende spanning (EDS)
|
|
|
|
kn
|
3.2
|
|
|
||||||
|
De modulus van jongelui
|
|
|
|
kn/mm2
|
7.8
|
|
|
||||||
|
Coëfficiënt van thermische uitbreiding
|
|
|
|
10-6/℃
|
9
|
|
|
||||||
|
Verbrijzelingsweerstand
|
|
Op lange termijn
|
|
N/100mm
|
1100
|
|
|
||||||
|
|
|
Op korte termijn
|
|
2200
|
|
|
|
||||||
|
Toestemming Bent Radius
|
|
statisch
|
|
mm
|
15 van OD
|
|
|
||||||
|
|
|
dynamisch
|
|
20 van OD
|
|
|
|
||||||
|
Temperatuur
|
|
Wanneer het leggen
|
|
℃
|
-20~+60
|
|
|
||||||
|
|
|
Opslag en vervoer
|
|
-40~+70
|
|
|
|
||||||
|
|
|
het lopen
|
|
-40~+70
|
|
|
|
||||||
|
Toepassingsgebied
|
|
Geschikt voor voltageniveau onder 110kV, windsnelheid onder 25m/s, die 5mm bevriezen
|
|
|
|
|
|
||||||
|
Kabeltekens
|
|
Firmanaam adss-××b1-pe-100M ××××M 788-2001 Year van DL/T
(Of op verzoek van de klant) |
|
|
|
|
|
||||||
