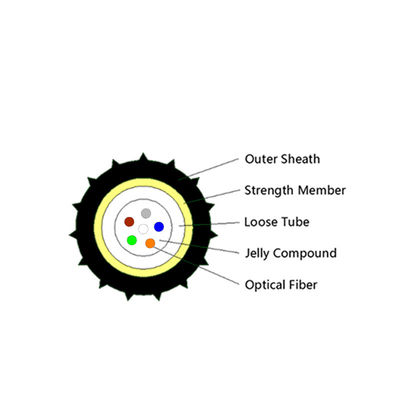

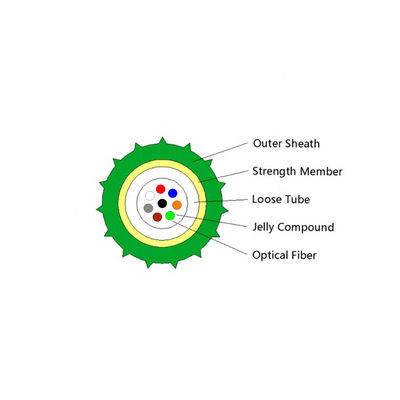

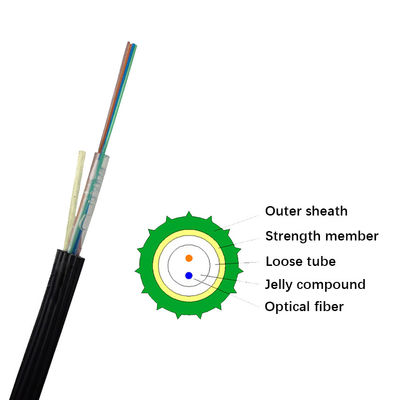

Centrale buis, lucht-Geblazen micro-Kabel
1. Vezels, 250µm, worden in een losse buis geplaatst die van een hoog modulusplastiek wordt gemaakt.
2. De buizen worden gevuld met een waterbestendige het vullen samenstelling.
3. Aramidgaren dat tussen centrale buis en buitenschede als niet-metalen sterktelid wordt gevestigd.
4. De kabel wordt voltooid met een HDPE schede.
|
Nr van kabel
|
|
|
|
/
|
2~12
|
12~24
|
||||
|
Vezeltype
|
|
|
|
/
|
G.657
|
|
||||
|
Losse Buis
|
|
|
Materiaal
|
mm
|
PBT
|
|
||||
|
|
|
|
Diameter
(±0.05mm) |
|
1.6
|
2.4
|
||||
|
|
|
|
Dikte
(±0.03mm) |
|
0,3
|
0,4
|
||||
|
|
|
|
Maximum vezel
|
|
2-12
|
14-24
|
||||
|
Niet metaalsterkte
|
|
|
Materiaal
|
/
|
Aramidgaren
|
|
||||
|
Buitenschede
|
|
|
Materiaal
|
mm
|
HDPE
|
|
||||
|
|
|
|
Dikte
|
|
0,5 (nominale) 0,40 (min.)
|
|
||||
|
|
|
|
Kleur
|
|
Zwart.
|
|
||||
|
Kabeldiameter (±0.2mm)
|
|
|
|
mm
|
2.5
|
3.5
|
||||
|
Kabelgewicht (±10.0kg/km)
|
|
|
|
kg/km
|
3.5
|
4.5
|
||||
|
Verminderingscoëfficiënt
|
|
1310nm
|
|
dB/km
|
≤0.35
|
|
||||
|
|
|
1550nm
|
|
≤0.21
|
|
|
||||
|
MAX. Treksterkte
|
|
|
|
N
|
120
|
150
|
||||
|
MAX. Verbrijzelingsweerstand
|
|
|
|
N
100mm
|
1000
|
|
||||
|
Min. buigende straal
|
Zonder Spanning
|
|
|
mm
|
10.0×Cable-φ
|
|
||||
|
|
Onder Maximumspanning
|
|
|
20.0×Cable-φ
|
|
|
||||
|
Temperatuurwaaier
(℃) |
Installatie
|
|
|
℃
|
-10℃+40℃
|
|
||||
|
|
Transport&Storage
|
|
|
-40℃+60℃
|
|
|
||||
|
|
Verrichting
|
|
|
-30℃+50℃
|
|
|
||||
