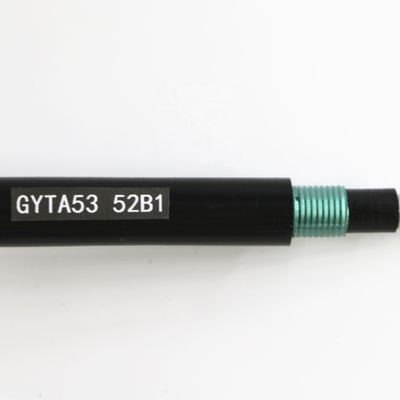

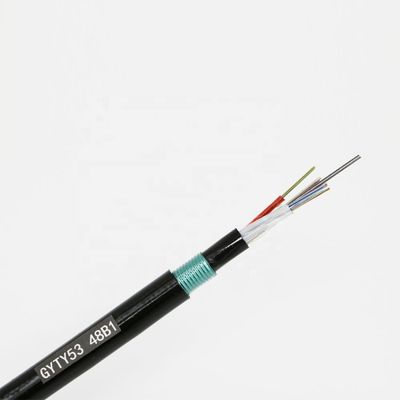

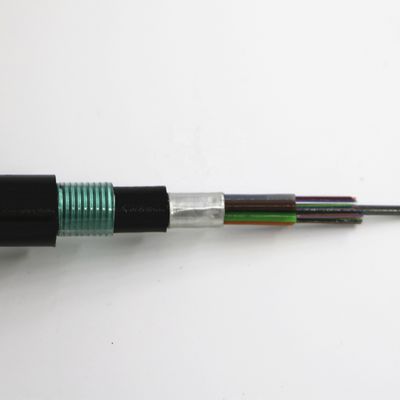

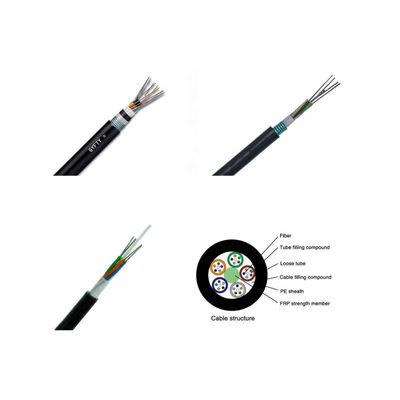

Het openluchtpe schedeapl staaldraad CMS directe begraven armoring G.652D 12 de optische kabel GYTA53 van de kernvezel
|
Nr van kabel
|
|
12
|
24
|
48
|
|||
|
Vezelmodel
|
|
G.652D
|
|
|
|||
|
Ontwerp
(StrengthMember+Tube&Filler) |
|
1+5 |
|
|
|||
|
Centraal Sterktelid |
Materiaal
|
Staaldraad
|
|
|
|||
|
|
Diameter (±0.5) mm
|
1.4
|
|
|
|||
|
Losse Buis |
Materiaal
|
PBT
|
|
|
|||
|
|
Diameter (±0.06) mm
|
1.72
|
1.72
|
2.0
|
|||
|
|
Dikte (±0.03) mm
|
0,30
|
0,30
|
0,32
|
|||
|
|
Max.Core nr. /Tube
|
6
|
6
|
12
|
|||
|
Vullerkabel |
Materiaal
|
LDPE
|
|
|
|||
|
|
Diameter (±0.06) mm
|
1.7
|
1.7
|
2.0
|
|||
|
|
Nr.
|
3
|
1
|
1
|
|||
|
Vochtigheidsbarrière |
Materiaal
|
Polymeer Met een laag bedekte Aluminiumband
|
|
|
|||
|
|
Dikte (±0.03) mm
|
0,20
|
|
|
|||
|
Binnen
Schede |
Materiaal
|
MDPE
|
|
|
|||
|
|
Dikte (±0.2) mm
|
0,9
|
|
|
|||
|
Armoring |
Materiaal
|
Polymeer Met een laag bedekte Staalband
|
|
|
|||
|
|
Dikte (±0.2) mm
|
0,22
|
|
|
|||
|
De Laag van waterbloaking |
Materiaal |
Vullende Samenstelling |
|
|
|||
|
Buitenschede |
Materiaal
|
MDPE
|
|
|
|||
|
|
Dikte (±0.2) mm
|
1.8
|
|
|
|||
|
Kabeldiameter (±0.5) mm
|
|
12.5
|
12.5
|
13.1
|
|||
|
Kabelgewicht (±10) kg/km
|
|
152
|
167
|
167
|
|||
|
Vermindering |
1310nm
|
0.35dB/km
|
|
|
|||
|
|
1550nm
|
0.21dB/km
|
|
|
|||
|
Min. buigende straal |
Zonder Spanning
|
12.5×Cable-φ
|
|
|
|||
|
|
Onder Maximumspanning
|
25.0×Cable-φ
|
|
|
|||
|
Temperatuurwaaier (℃) |
Installatie
|
-20~+60
|
|
|
|||
|
|
Transport&Storage
|
-40~+70
|
|
|
|||
|
|
Verrichting
|
-40~+70
|
|
|
|||
