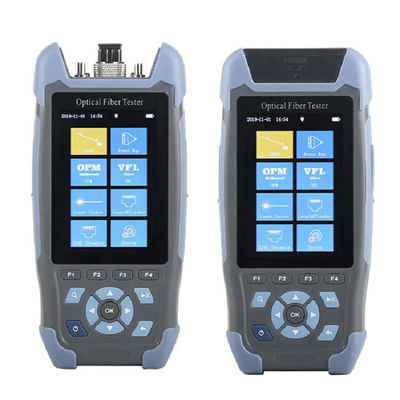

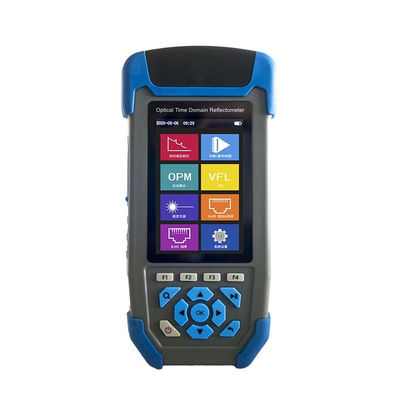

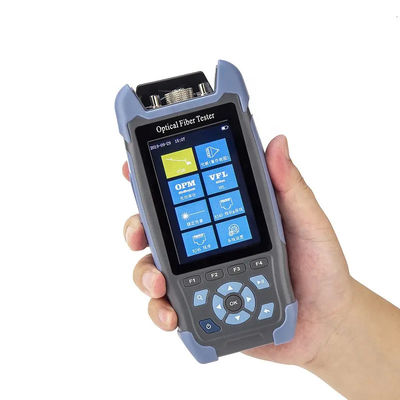

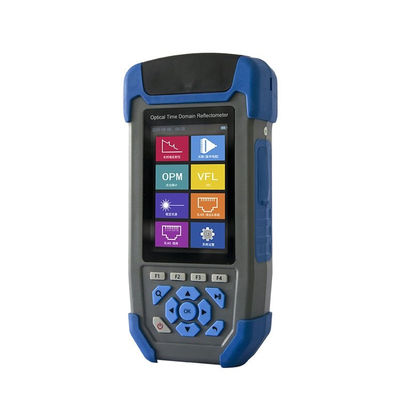

3302S mini-Prootdr is passen op het netwerkbouw en onderhoud van FTTx en van de toegang, aan het breekpunt van de testvezel, lengte, verlies en input lichte automatische opsporing, automatische test door één sleutel toe. Het meetapparaat is compact met het kleurrijke LCD scherm van 3.5inch, nieuw plastic shell ontwerp, shock-proof en daling-bewijs. Het meetapparaat combineert ook 8 functies met hoogst geïntegreerde OTDR, Gebeurteniskaarten, Stabiele lichtbron, Optische machtsmeter, Visueel foutenmerkteken, kabelopeenvolging het corrigeren, kabellengtemeting en aanstekende functies. Het kon snel opsporing van breekpunt, universele schakelaar, .600 interne opslag, TF kaart, USB-gegevensopslag en ingebouwde 4000mAh-lithiumbatterij, USB-het laden. Het is een goede keus voor veldwerk op lange termijn.
|
Mini-prootdr
|
|
|
||
|
Model
|
3302S
|
|
||
|
Golflengte
|
1310nm/1550nm±20nm
|
|
||
|
Vezeltype
|
G.652sm Vezel
|
|
||
|
Dynamisch bereik
|
24dB/22dB
|
|
||
|
Gebeurtenis Blinde Streek
|
3m
|
|
||
|
ATT Blinde Streek
|
8m
|
|
||
|
Testwaaier
|
500m~60km
|
|
||
|
Impulsbreedte
|
3ns~10us
|
|
||
|
Uitstrekkende Nauwkeurigheid
|
± (1m+Sampling-Interval+0.005%×test Afstand)
|
|
||
|
Verliesnauwkeurigheid
|
±0.2dB/dB
|
|
||
|
Bemonsteringspunten
|
16k~128k
|
|
||
|
Bemonsteringsresolutie
|
0.05m~8m
|
|
||
|
Bezinningsnauwkeurigheid
|
±3dB
|
|
||
|
Gegevensopslag
|
Intern: ≥600; Extern: TF Kaart
|
|
||
|
Het Niveau van de laserveiligheid
|
KlassenⅡniveau
|
|
||
|
Bestandsindeling
|
SOR Standaardbestandsindeling
|
|
||
|
Schakelaar
|
FC/UPC (Verwisselbaar Sc, ST)
|
|
||
|
OPM
|
|
|
||
|
Golfwaaier
|
800nm~1700nm
|
|
||
|
Interfacetype
|
Universele Gezamenlijke FC/SC/ST
|
|
||
|
Testwaaier
|
-50dBm~+26dBm
|
|
||
|
Onzekerheid
|
±5%
|
|
||
|
Frequentieidentificatie
|
CW/270/330/1k/2kHz
|
|
||
|
Kaliberbepalingsgolflengte
|
850/980/1300/1310/1490/1550/1625/1650nm
|
|
||
|
LS
|
|
|
||
|
LD-Type
|
Vriespunt-LD
|
|
||
|
Outputgolflengte
|
1550nm±20nm
|
1310nm/1550nm±20nm
|
||
|
Outputmacht
|
≥-5dBm
|
|
||
|
Modulatiefrequentie
|
270/330/1k/2kHz
|
|
||
|
Stabiliteit
|
CW, ±0.5dB/15min (Test after15mins van het voorverwarmen)
|
|
||
|
Schakelaar
|
FC/UPC (Verwisselbaar Sc, ST)
|
|
||
|
VFL
|
|
|
||
|
Het werkgolflengte
|
650nm±20nm
|
|
||
|
Outputmacht
|
≥10mW
|
|
||
|
Wijze
|
CW/1Hz/2Hz
|
|
||
|
Schakelaar
|
FC/SC/ST
|
|
||
|

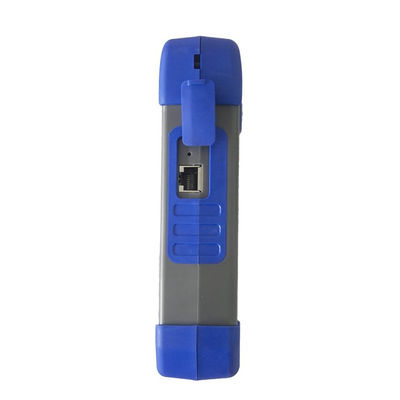

De Kabellengtemeting van RJ45
|
|
|
||
|
Testwaaier
|
300m
|
|
||
|
Andere Parameters
|
|
|
||
|
Vertoning
|
3,5 duimkleur LCD
|
|
||
|
Gegevensinterface
|
Micro USB
|
|
||
|
Externe Opslag
|
TF Kaart
|
|
||
|
Voeding
|
Polymeer Li-Batterij: 3.7V, 4000mAh
Machtsadapter: 5VDC, 2A |
|
||
|
Levensduur batterij
|
Standby>20h; Het meten van Time>12h
|
|
||
|
Werkende Temperatuur
|
-10℃~+50℃
|
|
||
|
Opslagtemperatuur
|
-40℃~+70℃
|
|
||
|
Relatieve Vochtigheid
|
0~95%Non het condenseren
|
|
||
|
Gewicht
|
≤350g
|
|
||
|
Afmeting
|
173mm×82mm×37mm
|
|
||
|
Functioneert: Sinaasappel, OTDR/OPM/LS/VFL/RJ45-Opeenvolging/Flitslicht
|
|
|
||
|
Nr
|
Naam
|
Qty
|
Opmerking
|
|
1
|
Gastheer
|
1
|
De batterij omvat
|
|
2
|
Adapter
|
1
|
|
|
3
|
Gegevenslijn
|
1
|
|
|
4
|
CD (Analysesoftware, Gebruikershandleiding)
|
1
|
|
|
5
|
Gebruikershandleiding
|
1
|
|
|
6
|
SC/UPC schakelaar
|
1
|
|
|
7
|
Kaliberbepalingscertificatie
|
1
|
|
|
8
|
Kwalificatiecertificaat/de Kaart van de de Dienstwaarborg
|
1
|
|
|
9
|
Schone Katoenen Plakken
|
10
|
|
|
10
|
Instrumentenzak
|
1
|
|
